Τι είναι η συστοιχία πλέγματος Ball (BGA);Οφέλη, τύποι, διαδικασία συναρμολόγησης
2024-09-09 2643

Τα πακέτα συστοιχίας πλέγματος Ball (BGA) έχουν γίνει πολύ δημοφιλή στα ηλεκτρονικά, ειδικά για τα ολοκληρωμένα κυκλώματα που είναι τοποθετημένα σε επιφάνεια (SMD ICS) που χρειάζονται πολλές συνδέσεις σε ένα μικρό χώρο.Σε αντίθεση με τα παλαιότερα σχέδια, τα οποία τοποθετούν συνδέσεις γύρω από τις άκρες του τσιπ, η BGA χρησιμοποιεί την κάτω πλευρά του τσιπ για συνδέσεις.Αυτό διευκολύνει το σχεδιασμό τυπωμένων κυκλωμάτων (PCBs), μειώνοντας την ακαταστασία και επιτρέποντας πιο συμπαγείς διατάξεις.Αυτό το άρθρο διερευνά γιατί προτιμούν τα πακέτα BGA, τα οφέλη που προσφέρουν, τα ιόντα V ariat των σχεδίων BGA, και τις προκλήσεις που αντιμετωπίζουν κατά τη διάρκεια της συναρμολόγησης και της αναδημιουργίας.Είτε σε ηλεκτρονικά στοιχεία καταναλωτικής ή βιομηχανικές εφαρμογές, η τεχνολογία BGA βελτιώνει το σχεδιασμό και την κατασκευή κυκλώματος.

Κατάλογος

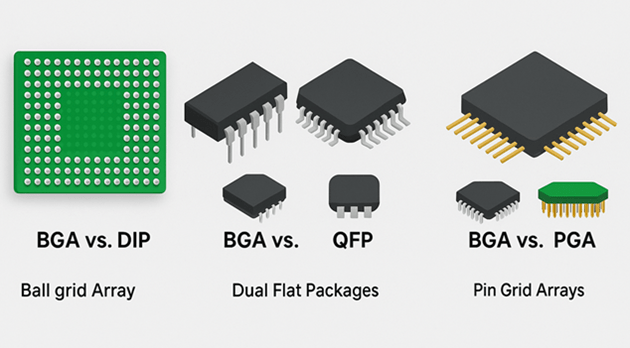

Εικόνα 1: πίνακα πλέγματος σφαιρών (BGA)

Γιατί προτιμώνται τα πακέτα συστοιχίας πλέγματος Ball (BGA);

Μια συστοιχία πλέγματος σφαιρών (BGA) είναι ένας τύπος συσκευασίας επιφανείας που χρησιμοποιείται για ολοκληρωμένα κυκλώματα (ICS).Διαθέτει μπάλες συγκόλλησης στην κάτω πλευρά του τσιπ αντί των παραδοσιακών καρφίτσες που το καθιστούν ιδανικό για συσκευές που χρειάζονται υψηλή πυκνότητα σύνδεσης σε ένα μικρό χώρο.Τα πακέτα συστοιχίας πλέγματος Ball (BGA) αντιπροσωπεύουν μια σημαντική βελτίωση σε σχέση με τον σχεδιασμό του παλαιότερου quad flat pack (QFP) στην κατασκευή ηλεκτρονικών.Τα QFPs, με τις λεπτές και σφιχτά ακροδέκτες τους, είναι ευάλωτοι στην κάμψη ή το σπάσιμο.Κάνει τις επισκευές προκλητικές και ακριβές, ειδικά για κυκλώματα με πολλές καρφίτσες.

Οι στενές συσκευασμένες ακίδες σε QFPs δημιουργούν επίσης προβλήματα κατά τη διάρκεια του σχεδιασμού των τυπωμένων κυκλωμάτων (PCBs).Η στενή απόσταση μπορεί να προκαλέσει συμφόρηση τροχιάς, καθιστώντας πιο δύσκολο να δρομολογηθεί αποτελεσματικά οι συνδέσεις.Αυτή η συμφόρηση μπορεί να βλάψει τόσο τη διάταξη όσο και την απόδοση του κυκλώματος.Επιπλέον, η ακρίβεια που απαιτείται για τη συγκόλληση των ακίδων QFP αυξάνει τον κίνδυνο δημιουργίας ανεπιθύμητων γεφυρών μεταξύ των ακίδων, ενδεχομένως προκαλώντας δυσλειτουργία του κυκλώματος.

Τα πακέτα BGA επιλύουν πολλά από αυτά τα θέματα.Αντί για εύθραυστες καρφίτσες, οι BGA χρησιμοποιούν μπάλες συγκόλλησης τοποθετημένες κάτω από το τσιπ που μειώνει την πιθανότητα σωματικής βλάβης και επιτρέπει ένα πιο ευρύχωρο, λιγότερο συμφόρηση PCB σχεδιασμό.Αυτή η διάταξη διευκολύνει την κατασκευή, βελτιώνοντας ταυτόχρονα την αξιοπιστία των αρθρώσεων συγκόλλησης.Ως αποτέλεσμα, τα BGA έχουν γίνει το βιομηχανικό πρότυπο.Χρησιμοποιώντας εξειδικευμένα εργαλεία και τεχνικές, η τεχνολογία BGA όχι μόνο απλοποιεί τη διαδικασία κατασκευής αλλά και ενισχύει το συνολικό σχεδιασμό και την απόδοση των ηλεκτρονικών εξαρτημάτων.

Οφέλη από την τεχνολογία Ball Grid Array (BGA)

Η τεχνολογία Ball Grid (BGA) έχει μετατρέψει τον τρόπο με τον οποίο τα ολοκληρωμένα κυκλώματα (ICs) συσκευάζονται.Αυτό οδηγεί σε βελτιώσεις τόσο στη λειτουργικότητα όσο και στην αποδοτικότητα.Αυτές οι βελτιώσεις όχι μόνο εξορθολογίζουν τη διαδικασία κατασκευής αλλά και ωφελούν την απόδοση των συσκευών χρησιμοποιώντας αυτά τα κυκλώματα.

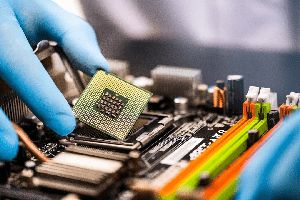

Εικόνα 2: πίνακα πλέγματος σφαιρών (BGA)

Ένα από τα πλεονεκτήματα της συσκευασίας BGA είναι η αποτελεσματική χρήση του χώρου σε πίνακες τυπωμένων κυκλωμάτων (PCBs).Τα παραδοσιακά πακέτα τοποθετούν συνδέσεις γύρω από τις άκρες του τσιπ, παίρνοντας περισσότερο χώρο.Ωστόσο, τα πακέτα BGA τοποθετούν τις μπάλες συγκόλλησης κάτω από το τσιπ, το οποίο απελευθερώνει πολύτιμο χώρο στο σκάφος.

Το BGAS προσφέρει επίσης ανώτερη θερμική και ηλεκτρική απόδοση.Ο σχεδιασμός επιτρέπει τα αεροπλάνα ισχύος και εδάφους, μειώνοντας την επαγωγή και εξασφάλιση καθαρότερων ηλεκτρικών σημάτων.Αυτό οδηγεί σε βελτιωμένη ακεραιότητα σήματος, η οποία είναι σημαντική στις εφαρμογές υψηλής ταχύτητας.Επιπλέον, η διάταξη των πακέτων BGA διευκολύνει την καλύτερη διαρροή θερμότητας, αποτρέποντας την υπερθέρμανση σε ηλεκτρονικά που παράγουν πολλή θερμότητα κατά τη διάρκεια της λειτουργίας, όπως οι επεξεργαστές και οι κάρτες γραφικών.

Η διαδικασία συναρμολόγησης για τα πακέτα BGA είναι επίσης πιο απλή.Αντί να χρειάζεται να συγκολλήσετε μικροσκοπικές καρφίτσες κατά μήκος της άκρης ενός τσιπ, οι μπάλες συγκόλλησης κάτω από ένα πακέτο BGA παρέχουν μια πιο ισχυρή και αξιόπιστη σύνδεση.Αυτό έχει ως αποτέλεσμα λιγότερα ελαττώματα κατά τη διάρκεια της κατασκευής και συμβάλλει στην υψηλότερη αποτελεσματικότητα της παραγωγής, ιδιαίτερα σε περιβάλλοντα μαζικής παραγωγής.

Ένα άλλο πλεονέκτημα της τεχνολογίας BGA είναι η ικανότητά της να υποστηρίζει πιο αδύνατα σχέδια συσκευών.Τα πακέτα BGA είναι λεπτότερα από τα παλαιότερα σχέδια τσιπ που επιτρέπουν στους κατασκευαστές να δημιουργούν πιο κομψές, πιο συμπαγείς συσκευές χωρίς να θυσιάζουν την απόδοση.Αυτό είναι ιδιαίτερα σημαντικό για τα φορητά ηλεκτρονικά όπως τα smartphones και τους φορητούς υπολογιστές, όπου το μέγεθος και το βάρος είναι κρίσιμοι παράγοντες.

Εκτός από τη συμπαγής τους, τα πακέτα BGA διευκολύνουν τη συντήρηση και τις επισκευές.Τα μεγαλύτερα μαξιλαράκια συγκόλλησης κάτω από το τσιπ απλοποιούν τη διαδικασία αναθεώρησης ή ενημέρωσης του πίνακα, η οποία μπορεί να επεκτείνει τη διάρκεια ζωής της συσκευής.Αυτό είναι επωφελές για εξοπλισμό υψηλής τεχνολογίας που απαιτεί μακροπρόθεσμη αξιοπιστία.

Συνολικά, ο συνδυασμός σχεδιασμού εξοικονόμησης χώρου, βελτιωμένης απόδοσης, απλοποιημένης κατασκευής και ευκολότερων επισκευών έχει κάνει την τεχνολογία BGA την προτιμώμενη επιλογή για τα σύγχρονα ηλεκτρονικά.Είτε σε καταναλωτικές συσκευές είτε σε βιομηχανικές εφαρμογές, η BGAS προσφέρει μια αξιόπιστη και αποτελεσματική λύση για τις σημερινές πολύπλοκες ηλεκτρονικές απαιτήσεις.

Κατανόηση του πακέτου συστοιχίας πλέγματος Ball (BGA)

Σε αντίθεση με την μέθοδο παλαιότερης quad flat pack (QFP) που συνδέει τις ακίδες κατά μήκος των άκρων του τσιπ, η BGA χρησιμοποιεί την κάτω πλευρά του τσιπ για συνδέσεις.Αυτή η διάταξη απελευθερώνει χώρο και επιτρέπει την αποτελεσματικότερη χρήση του πίνακα, αποφεύγοντας τους περιορισμούς που σχετίζονται με το μέγεθος του πείρου και την απόσταση.

Σε ένα πακέτο BGA, οι συνδέσεις είναι διατεταγμένες σε ένα πλέγμα κάτω από το τσιπ.Αντί για παραδοσιακές καρφίτσες, χρησιμοποιούνται μικρές μπάλες συγκόλλησης για να σχηματίσουν τις συνδέσεις.Αυτές οι μπάλες συγκόλλησης ταιριάζουν με τα αντίστοιχα μαξιλάρια χαλκού στην πλακέτα τυπωμένου κυκλώματος (PCB), δημιουργώντας σταθερά και αξιόπιστα σημεία επαφής όταν τοποθετηθεί το τσιπ.Αυτή η δομή όχι μόνο βελτιώνει την ανθεκτικότητα της σύνδεσης αλλά και απλοποιεί τη διαδικασία συναρμολόγησης, καθώς η ευθυγράμμιση και η συγκόλληση των εξαρτημάτων είναι πιο απλή.

Ένα από τα πλεονεκτήματα των πακέτων BGA είναι η ικανότητά τους να διαχειρίζονται τη θερμότητα πιο αποτελεσματικά.Με τη μείωση της θερμικής αντίστασης μεταξύ του τσιπ πυριτίου και του PCB, τα BGAs βοηθούν στη διάλυση της θερμότητας πιο αποτελεσματικά.Αυτό είναι ιδιαίτερα σημαντικό στα ηλεκτρονικά υψηλής απόδοσης, όπου η διαχείριση της θερμότητας είναι σημαντική για τη διατήρηση της σταθερής λειτουργίας και την επέκταση της διάρκειας ζωής των εξαρτημάτων.

Ένα άλλο πλεονέκτημα είναι οι βραχύτεροι οδηγοί μεταξύ του τσιπ και του σκάφους, χάρη στη διάταξη στην κάτω πλευρά του φορέα τσιπ.Αυτό ελαχιστοποιεί την επαγωγή μολύβδου, τη βελτίωση της ακεραιότητας του σήματος και της συνολικής απόδοσης.Έτσι, κάνει το BGA πακέτο την προτιμώμενη επιλογή για σύγχρονες ηλεκτρονικές συσκευές.

Διαφορετικές παραλλαγές πακέτων συστοιχίας πλέγματος σφαιρών (BGA)

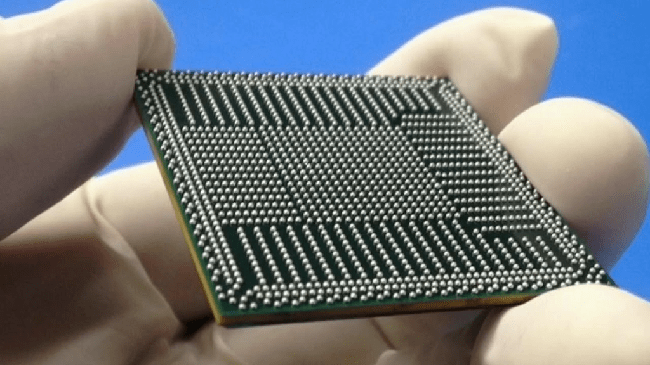

Εικόνα 3: Πακέτο συστοιχίας πλέγματος σφαιρών (BGA)

Η τεχνολογία συσκευασίας πλέγματος σφαιρών (BGA) έχει εξελιχθεί για να αντιμετωπίσει τις ποικίλες ανάγκες των σύγχρονων ηλεκτρονικών, από την απόδοση και το κόστος έως το μέγεθος και τη διαχείριση της θερμότητας.Αυτές οι διαφορετικές απαιτήσεις οδήγησαν στη δημιουργία αρκετών παραλλαγών BGA.

Η συστοιχία πλέγματος σφαιρών με διαμορφωμένη συστοιχία (MAPBGA) έχει σχεδιαστεί για συσκευές που δεν απαιτούν ακραίες επιδόσεις, αλλά εξακολουθούν να χρειάζονται αξιοπιστία και συμπαγή.Αυτή η παραλλαγή είναι οικονομικά αποδοτική, με χαμηλή επαγωγή, καθιστώντας εύκολη την επιφάνεια.Το μικρό μέγεθος και η ανθεκτικότητα του καθιστούν μια πρακτική επιλογή για ένα ευρύ φάσμα ηλεκτρονικών χαμηλών έως μέσων επιδόσεων.

Για πιο απαιτητικές συσκευές, η πλαστική συστοιχία πλέγματος σφαιρών (PBGA) προσφέρει βελτιωμένα χαρακτηριστικά.Όπως το MAPBGA, παρέχει χαμηλή επαγωγή και εύκολη τοποθέτηση, αλλά με πρόσθετα στρώματα χαλκού στο υπόστρωμα για να χειριστεί υψηλότερες απαιτήσεις ισχύος.Αυτό καθιστά την PBGA καλή προσαρμογή για συσκευές μέσης έως υψηλής απόδοσης που χρειάζονται πιο αποτελεσματική διάχυση ισχύος διατηρώντας παράλληλα αξιόπιστη αξιοπιστία.

Κατά τη διαχείριση της θερμότητας, η θερμικά βελτιωμένη πλαστική συστοιχία πλέγματος σφαιρών (TEPBGA) υπερέχει.Χρησιμοποιεί παχιά επίπεδα χαλκού μέσα στο υπόστρωμα του για να τραβήξει αποτελεσματικά τη θερμότητα μακριά από το τσιπ, εξασφαλίζοντας ότι τα θερμικά ευαίσθητα εξαρτήματα λειτουργούν με απόδοση αιχμής.Αυτή η παραλλαγή είναι ιδανική για εφαρμογές όπου η αποτελεσματική θερμική διαχείριση αποτελεί κορυφαία προτεραιότητα.

Η συστοιχία πλέγματος σφαιρών (TBGA) έχει σχεδιαστεί για εφαρμογές υψηλής απόδοσης όπου απαιτείται ανώτερη διαχείριση θερμότητας, αλλά ο χώρος είναι περιορισμένος.Η θερμική του απόδοση είναι εξαιρετική χωρίς την ανάγκη για εξωτερική ψύλλια, καθιστώντας την ιδανική για συμπαγή συγκροτήματα σε συσκευές υψηλής τεχνολογίας.

Σε περιπτώσεις όπου ο χώρος είναι ιδιαίτερα περιορισμένος, η συσκευασία στη συσκευασία (POP) τεχνολογία προσφέρει μια καινοτόμο λύση.Επιτρέπει τη στοίβαξη πολλαπλών εξαρτημάτων, όπως η τοποθέτηση μιας μονάδας μνήμης απευθείας στην κορυφή ενός επεξεργαστή, μεγιστοποιώντας τη λειτουργικότητα μέσα σε ένα πολύ μικρό αποτύπωμα.Αυτό καθιστά το POP εξαιρετικά χρήσιμο σε συσκευές όπου ο χώρος είναι εξαιρετικός, όπως τα smartphones ή τα tablet.

Για συσκευές εξαιρετικά συμπαγούς, η παραλλαγή MicroBGA είναι διαθέσιμη σε γήπεδα τόσο μικρές όσο 0,65, 0,75 και 0,8mm.Το μικροσκοπικό του μέγεθος επιτρέπει να ταιριάζει σε πυκνά συσκευασμένα ηλεκτρονικά, καθιστώντας την προτιμώμενη επιλογή για εξαιρετικά ενσωματωμένες συσκευές όπου κάθε χιλιοστόμετρου μετρήσεις.

Κάθε μία από αυτές τις παραλλαγές BGA προβάλλει την προσαρμοστικότητα της τεχνολογίας BGA, παρέχοντας προσαρμοσμένες λύσεις για την κάλυψη των συνεχώς μεταβαλλόμενων απαιτήσεων της βιομηχανίας ηλεκτρονικών.Είτε πρόκειται για σχέση κόστους-αποτελεσματικότητας, θερμικής διαχείρισης ή βελτιστοποίησης χώρου, υπάρχει ένα πακέτο BGA κατάλληλο για σχεδόν οποιαδήποτε εφαρμογή.

Διαδικασία συναρμολόγησης πλέγματος σφαιρών (BGA)

Όταν εισήχθησαν για πρώτη φορά πακέτα συστοιχίας πλέγματος σφαιρών (BGA), υπήρχαν ανησυχίες για το πώς να τα συναρμολογηθούν αξιόπιστα.Τα παραδοσιακά πακέτα τεχνολογίας επιφανειακών μονάδων (SMT) είχαν προσβάσιμα μαξιλαράκια για εύκολη συγκόλληση, αλλά η BGAS παρουσίασε μια διαφορετική πρόκληση λόγω των συνδέσεών τους να είναι κάτω από το πακέτο.Αυτό έθεσε αμφιβολίες σχετικά με το αν η BGA θα μπορούσε να συγκολληθεί αξιόπιστα κατά τη διάρκεια της παραγωγής.Ωστόσο, αυτές οι ανησυχίες τέθηκαν γρήγορα για να ξεκουραστούν όταν ανακαλύφθηκε ότι οι τυπικές τεχνικές συγκόλλησης συγκόλλησης ήταν ιδιαίτερα αποτελεσματικές στη συναρμολόγηση των BGA, με αποτέλεσμα σταθερά αξιόπιστες αρθρώσεις.

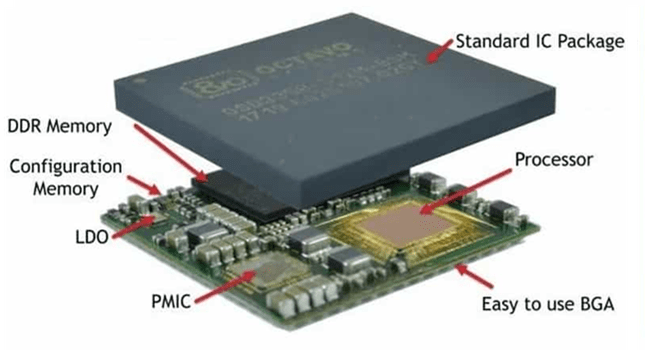

Εικόνα 4: Συγκρότημα συστοιχίας πλέγματος μπάλας

Η διαδικασία συγκόλλησης BGA βασίζεται στον ακριβή έλεγχο της θερμοκρασίας.Κατά τη διάρκεια της συγκόλλησης αναδιαμόρφωσης, ολόκληρο το συγκρότημα θερμαίνεται ομοιόμορφα, συμπεριλαμβανομένων των μπάλες συγκόλλησης κάτω από το πακέτο BGA.Αυτές οι μπάλες συγκόλλησης είναι προ-επικαλυμμένες με την ακριβή ποσότητα συγκόλλησης που απαιτείται για τη σύνδεση.Καθώς αυξάνεται η θερμοκρασία, η συγκόλληση λιώνει και σχηματίζει τη σύνδεση.Η επιφανειακή τάση βοηθά το πακέτο BGA να ευθυγραμμιστεί με τα αντίστοιχα μαξιλάρια στην πλακέτα κυκλώματος.Η επιφανειακή τάση λειτουργεί ως οδηγός, εξασφαλίζοντας ότι οι μπάλες συγκόλλησης παραμένουν στη θέση τους κατά τη διάρκεια της φάσης θέρμανσης.

Καθώς η συγκόλληση ψύχεται, περνάει από μια σύντομη φάση όπου παραμένει μερικώς λιωμένος.Αυτό είναι σημαντικό για να επιτρέπεται σε κάθε μπάλα συγκόλλησης να εγκατασταθεί στη σωστή θέση της χωρίς να συγχωνεύεται με γειτονικές μπάλες.Το συγκεκριμένο κράμα που χρησιμοποιείται για τη συγκόλληση και η ελεγχόμενη διαδικασία ψύξης εξασφαλίζουν ότι οι αρθρώσεις συγκόλλησης σχηματίζονται σωστά και διατηρούν τον διαχωρισμό.Αυτό το επίπεδο ελέγχου βοηθά στην επιτυχία της συναρμολόγησης BGA.

Με τα χρόνια, οι μέθοδοι που χρησιμοποιούνται για τη συναρμολόγηση των πακέτων BGA έχουν βελτιωθεί και τυποποιηθεί, καθιστώντας τους αναπόσπαστο μέρος της σύγχρονης ηλεκτρονικής κατασκευής.Σήμερα, αυτές οι διαδικασίες συναρμολόγησης ενσωματώνονται άψογα στις γραμμές παραγωγής και οι αρχικές ανησυχίες σχετικά με την αξιοπιστία των BGA έχουν εξαφανιστεί σε μεγάλο βαθμό.Ως αποτέλεσμα, τα πακέτα BGA θεωρούνται τώρα αξιόπιστη και αποτελεσματική επιλογή για τα ηλεκτρονικά σχέδια προϊόντων, προσφέροντας ανθεκτικότητα και ακρίβεια για σύνθετα κυκλώματα.

Προκλήσεις και λύσεις

Μία από τις σημαντικότερες προκλήσεις με συσκευές Ball Grid Array (BGA) είναι ότι οι συγκολλημένες συνδέσεις είναι κρυμμένες κάτω από το τσιπ.Αυτό τους καθιστά αδύνατο να επιθεωρηθούν οπτικά χρησιμοποιώντας παραδοσιακές οπτικές μεθόδους.Αυτό αρχικά έθεσε ανησυχίες σχετικά με την αξιοπιστία των συγκροτημάτων BGA.Σε απάντηση, οι κατασκευαστές έχουν τελειοποιήσει τις διαδικασίες συγκόλλησης τους, εξασφαλίζοντας ότι η θερμότητα εφαρμόζεται ομοιόμορφα σε όλη τη συναρμολόγηση.Αυτή η ομοιόμορφη κατανομή θερμότητας είναι απαραίτητη για την τήξη όλων των μπάλες συγκόλλησης σωστά και εξασφαλίζοντας στερεές συνδέσεις σε κάθε σημείο μέσα στο πλέγμα BGA.

Ενώ οι ηλεκτρικές δοκιμές μπορούν να επιβεβαιώσουν εάν η συσκευή λειτουργεί, δεν αρκεί να εγγυηθεί η μακροπρόθεσμη αξιοπιστία.Μια σύνδεση μπορεί να φαίνεται ηλεκτρικά υγιής κατά τη διάρκεια των αρχικών δοκιμών, αλλά εάν η άρθρωση συγκόλλησης είναι αδύναμη ή ακατάλληλα σχηματισμένη, θα μπορούσε να αποτύχει με την πάροδο του χρόνου.Για να αντιμετωπιστεί αυτό, η επιθεώρηση ακτίνων Χ έχει γίνει η μέθοδος Go-to για την επαλήθευση της ακεραιότητας των αρθρώσεων συγκόλλησης BGA.Οι ακτίνες Χ παρέχουν μια λεπτομερή ματιά στις συγκολλημένες συνδέσεις κάτω από το τσιπ, επιτρέποντας στους τεχνικούς να εντοπίζουν τυχόν πιθανώς ζητήματα.Με τις σωστές ρυθμίσεις θερμότητας και τις ακριβείς μεθόδους συγκόλλησης, οι BGA συνήθως εμφανίζουν αρθρώσεις υψηλής ποιότητας, ενισχύοντας τη συνολική αξιοπιστία της συναρμολόγησης.

Εργαστήρια BGA-εξοπλισμένων με BGA

Η αναδιοργάνωση μιας πλακέτας κυκλώματος που χρησιμοποιεί BGA μπορεί να είναι μια λεπτή και πολύπλοκη διαδικασία, που συχνά απαιτεί εξειδικευμένα εργαλεία και τεχνικές.Το πρώτο βήμα στην αναθεώρηση συνεπάγεται την αφαίρεση του ελαττωματικού BGA.Αυτό γίνεται με την εφαρμογή της τοπικής θερμότητας απευθείας στο συγκολλητικό κάτω από το τσιπ.Οι εξειδικευμένοι σταθμοί ανακατασκευής είναι εξοπλισμένοι με υπερύθρους θερμαντήρων για να θερμαίνονται προσεκτικά το BGA, τα θερμοστοιχεία για την παρακολούθηση της θερμοκρασίας, και ένα εργαλείο κενού για την ανύψωση του τσιπ μόλις λειώσει η συγκόλληση.Είναι σημαντικό να ελέγχεται η θέρμανση έτσι ώστε να επηρεάζεται μόνο το BGA, αποτρέποντας τη ζημιά στα κοντινά εξαρτήματα.

Επισκευασία και επανεξέταση του BGAS

Μετά την αφαίρεση του BGA, μπορεί είτε να αντικατασταθεί από ένα νέο στοιχείο είτε, σε ορισμένες περιπτώσεις, ανακαινισμένο.Μια κοινή μέθοδος επισκευής είναι η επανεξέταση που περιλαμβάνει την αντικατάσταση των μπάλες συγκόλλησης σε ένα BGA που εξακολουθεί να είναι λειτουργική.Πρόκειται για μια οικονομικά αποδοτική επιλογή για ακριβά τσιπ, καθώς επιτρέπει την επαναχρησιμοποίηση του στοιχείου και όχι την απόρριψη.Πολλές εταιρείες προσφέρουν εξειδικευμένες υπηρεσίες και εξοπλισμό για την επανεξέταση της BGA, συμβάλλοντας στην επέκταση της ζωής των πολύτιμων εξαρτημάτων.

Παρά τις πρώιμες ανησυχίες σχετικά με τη δυσκολία επιθεώρησης των αρθρώσεων συγκόλλησης BGA, η τεχνολογία έχει κάνει σημαντικά βήματα.Οι καινοτομίες στον σχεδιασμό του πίνακα τυπωμένων κυκλωμάτων (PCB), οι βελτιωμένες τεχνικές συγκόλλησης, όπως η υπέρυθρη αναδιάταξη και η ενσωμάτωση αξιόπιστων μεθόδων επιθεώρησης ακτίνων Χ, συνέβαλαν στην επίλυση των αρχικών προκλήσεων που σχετίζονται με τα BGAs.Επιπλέον, οι εξελίξεις στις τεχνικές αναθεώρησης και επισκευής έχουν εξασφαλίσει ότι οι BGAs μπορούν να χρησιμοποιηθούν αξιόπιστα σε ένα ευρύ φάσμα εφαρμογών.Αυτές οι βελτιώσεις αύξησαν την ποιότητα και την αξιοπιστία των προϊόντων που ενσωματώνουν την τεχνολογία BGA.

Σύναψη

Η υιοθέτηση πακέτων συστοιχίας πλέγματος σφαιρών (BGA) στα σύγχρονα ηλεκτρονικά έχει καθοδηγηθεί από τα πολυάριθμα οφέλη τους, συμπεριλαμβανομένης της ανώτερης θερμικής διαχείρισης, της μειωμένης πολυπλοκότητας της συναρμολόγησης και του σχεδιασμού εξοικονόμησης χώρου.Ξεπερνώντας τις αρχικές προκλήσεις, όπως οι κρυμμένες αρθρώσεις συγκόλλησης και οι δυσκολίες αναθεώρησης, η τεχνολογία BGA έχει γίνει η προτιμώμενη επιλογή σε διαφορετικές εφαρμογές.Από τις συμπαγείς κινητές συσκευές σε συστήματα υπολογιστών υψηλής απόδοσης, τα πακέτα BGA παρέχουν μια αξιόπιστη και αποτελεσματική λύση για τα σημερινά σύνθετα ηλεκτρονικά.
