Εξερευνώντας το IC 7400: Προδιαγραφές, διαμόρφωση ακίδων και πρακτικές εφαρμογές
2024-09-09 4552

Το IC 7400 είναι ένα θεμελιώδες στοιχείο στην ψηφιακή ηλεκτρονική, γνωστή για την ευελιξία και την αποτελεσματικότητά του στο χειρισμό μιας ποικιλίας λογικών λειτουργιών.Στο πλαίσιο της σειράς 7400, αυτό το IC διαθέτει τέσσερις ανεξάρτητες πύλες NAND 2 εισόδων, καθιστώντας το ένα τέλειο δομικό στοιχείο τόσο σε απλά όσο και σε πολύπλοκα συστήματα.Από τα βασικά λογικά κυκλώματα σε προηγμένα εξαρτήματα όπως οι πομποδέκτες Alus και Bus, το IC 7400 έχει σχεδιαστεί για να υποστηρίζει ένα ευρύ φάσμα εφαρμογών.Η προσαρμοστικότητά του, σε συνδυασμό με την ευκολία ενσωμάτωσής του, την καθιστά ένα ανεκτίμητο εργαλείο τόσο για τους μηχανικούς όσο και για τους χομπίστες.Είτε χρησιμοποιούνται σε ακαδημαϊκά περιβάλλοντα είτε σε επαγγελματικά σχέδια, το IC 7400 προσφέρει μια πρακτική, αξιόπιστη λύση για λειτουργίες λογικής σε πραγματικό χρόνο.

Κατάλογος

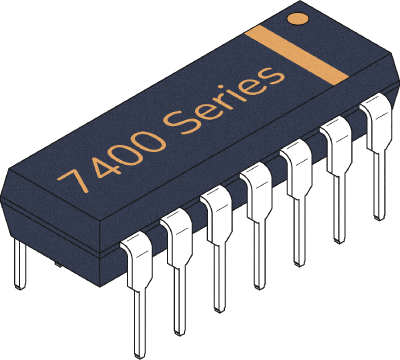

Εικόνα 1: IC 7400

Τι είναι το IC 7400;

Το IC 7400 είναι ένα ευέλικτο στοιχείο ψηφιακής λογικής που χρησιμοποιείται σε ένα ευρύ φάσμα ηλεκτρονικών συστημάτων.Η προσαρμοστικότητά του καθιστά χρήσιμη σε συσκευές που κυμαίνονται από βασικά κυκλώματα λογικής σε πιο σύνθετα εξαρτήματα όπως οι αριθμητικές μονάδες λογικής (Alus) και οι πομποδέκτες λεωφορείων.Ως μέρος της σειράς 7400, αυτό το IC έχει σχεδιαστεί για να χρησιμεύει ως δομικό στοιχείο για ψηφιακές λειτουργίες.Υποστηρίζει λειτουργίες όπως βασικές πύλες λογικής (και, ή, NAND, NOR), αποθήκευση δεδομένων με καταχωρητές, μονάδες μνήμης τυχαίας πρόσβασης (RAM) και ακόμη και μονάδες αποκωδικοποίησης για εργασίες όπως η μετατροπή του δυαδικού σε δεκαδικά.Το IC 7400 εκτιμάται ιδιαίτερα για τις τέσσερις ανεξάρτητες πύλες NAND 2 εισόδων, οι οποίες χρησιμοποιούνται τόσο σε συνδυαστικά όσο και σε διαδοχικά λογικά σχέδια.Κάθε πύλη έχει δύο ακίδες εισόδου και έναν ακροδέκτη εξόδου, ενώ οι υπόλοιποι δύο ακίδες παρέχουν ισχύ (VCC) και γείωση (GND).Αυτές οι συνδέσεις είναι ιδανικές για σταθερή απόδοση και αξιόπιστη λειτουργία.

Διαμόρφωση PIN 7400 PIN 7400

Η κατανόηση της διαμόρφωσης PIN του IC 7400 είναι ιδανική για την επίτευξη της επιθυμητής συμπεριφοράς του κυκλώματος.Κάθε PIN έχει έναν συγκεκριμένο ρόλο που επηρεάζει τη συνολική λειτουργία του IC στο σύστημα.

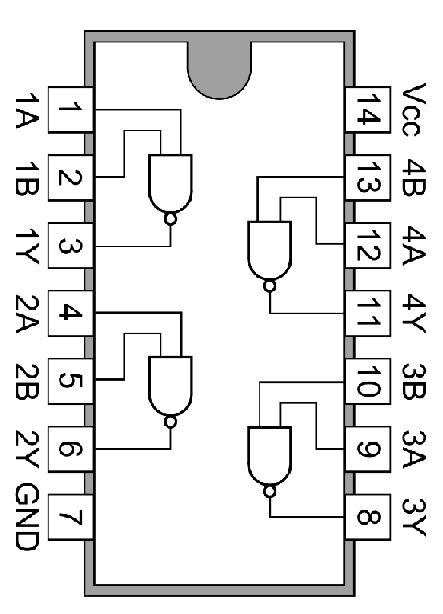

Εικόνα 2: Διαμόρφωση PIN 7400 PIN 7400

• PIN 1 (Α-εισροή για την πρώτη πύλη)-μία από τις δύο εισόδους για την πρώτη πύλη NAND.Το σήμα που συνδέεται εδώ πρέπει να λειτουργεί με τον ακροδέκτη 2 για να καθορίσει την κατάσταση λογικής εξόδου στον ακροδέκτη 3.

• PIN 2 (Β-εισροή για την πρώτη πύλη)-Η δεύτερη είσοδος για την πρώτη πύλη NAND.Συνδυάζει με τον ακροδέκτη 1, και όταν και οι δύο εισόδους είναι υψηλές, η έξοδος (ακροδέκτης 3) θα είναι χαμηλή, σύμφωνα με τη λογική της πύλης NAND.

• PIN 3 (Y-output για την πρώτη πύλη)-Η έξοδος της πρώτης πύλης NAND, παρέχοντας το ανεστραμμένο αποτέλεσμα της λειτουργίας μεταξύ των ακίδων 1 και 2. Οι μηχανικοί παρακολουθούν αυτή την έξοδο κατά τη διάρκεια των δοκιμών, συχνά χρησιμοποιώντας παλμογόνα ή λογικούς αναλυτές για να επαληθεύσουν τη σωστή συμπεριφορά σήματος.

• PIN 4 (Α-εισροή για τη δεύτερη πύλη)-Παρόμοια με τον ακροδέκτη 1, αλλά για τη δεύτερη πύλη NAND, αυτή η καρφίτσα λαμβάνει εισροή σε πιο σύνθετα σχέδια.

• Πίνας 5 (Β-εισροή για τη δεύτερη πύλη)-Ζεύγη με ακροδέκτη 4 για τον έλεγχο της εξόδου στον ακροδέκτη 6.

• PIN 6 (Y-output για τη δεύτερη πύλη)-Η έξοδος της δεύτερης πύλης NAND, που χρησιμοποιείται για τη διαμόρφωση πιο σύνθετων λογικών κυκλωμάτων ή ελέγχου μεταγενέστερων σταδίων στο σχεδιασμό.

• PIN 7 (Ground) - Αυτός ο πείρος συνδέεται με το έδαφος του κυκλώματος, που χρησιμεύει ως σημείο αναφοράς του IC.Η εσφαλμένη γείωση μπορεί να οδηγήσει σε ακανόνιστη συμπεριφορά ή πλήρη αποτυχία του IC.

• PIN 8 (Y-output για την τρίτη πύλη)-Έξοδος για την τρίτη πύλη NAND, που παρακολουθείται κατά τη διάρκεια της εντοπισμού σφαλμάτων για να εξασφαλιστεί η σωστή λειτουργία.

• PIN 9 (Β-εισροή για την τρίτη πύλη)-Εισαγωγή για την τρίτη πύλη, σε συνδυασμό με τον ακροδέκτη 10.

• PIN 10 (Α-εισροή για την τρίτη πύλη)-Λειτουργεί με τον PIN 9 για να δημιουργήσει την έξοδο στον ακροδέκτη 8.

• PIN 11 (Y-output για την τέταρτη πύλη)-Η έξοδος της τελικής πύλης, που χρησιμοποιείται για την οδήγηση λειτουργικών λειτουργιών λογικής.

• PIN 12 (Β-εισροή για την τέταρτη πύλη)-Εισαγωγή για την τελευταία πύλη NAND, σε συνδυασμό με τον ακροδέκτη 13.

• PIN 13 (Α-εισροή για την τέταρτη πύλη)-Εισαγωγή που, μαζί με τον ακροδέκτη 12, καθορίζει την κατάσταση της παραγωγής στον ακροδέκτη 11.

• PIN 14 (Θετική τάση τροφοδοσίας) - Παρέχει την ισχύ του IC.Οι μηχανικοί εξασφαλίζουν ότι αυτή η είσοδος 5V παραμένει σταθερή με τη χρήση πυκνωτών αποσύνδεσης για να φιλτράρει το θόρυβο και να διατηρήσει συνεπή παράδοση τάσης.

Προδιαγραφές

Το IC 7400 έχει προδιαγραφές που την καθιστούν αξιόπιστη επιλογή για πολλά σχέδια ψηφιακών κυκλωμάτων, εξισορρόπηση ισχύος, ταχύτητα και συμβατότητα με πολλαπλές λογικές οικογένειες.

• Τάση λειτουργίας: 5V

Οι μηχανικοί χρησιμοποιούν ρυθμιστές τάσης για να διατηρήσουν αυτή την είσοδο σταθερή, αποτρέποντας τα λογικά σφάλματα που προκαλούνται από τις διακυμάνσεις της τάσης.

• καθυστέρηση διάδοσης: 10 ns

Ο χρόνος που χρειάζεται για να ταξιδέψει ένα σήμα από την είσοδο στην έξοδο.Ενώ επαρκεί για τις περισσότερες εφαρμογές, οι μηχανικοί αντιπροσωπεύουν αυτήν την καθυστέρηση σε κυκλώματα υψηλής ταχύτητας, χρησιμοποιώντας παλμκόπια για να επιβεβαιώσουν ότι όλο το χρονικό διάστημα είναι εντός αποδεκτών ορίων.

• Μέγιστη συχνότητα εναλλαγής: 25 MHz

Αυτό θέτει το όριο ταχύτητας για το πόσο γρήγορα οι πύλες μπορούν να αλλάξουν μεταξύ των καταστάσεων.Οι μηχανικοί πρέπει να εξασφαλίσουν ότι ο σχεδιασμός τους λειτουργεί κάτω από αυτή τη συχνότητα για να αποφευχθεί τα σφάλματα σε ταχέως κυκλώματα μεταγωγής.

• κατανάλωση ενέργειας ανά πύλη: έως 10 MW

Η χαμηλή κατανάλωση ενέργειας επιτρέπει τη χρήση πολλαπλών ICs χωρίς υπερφόρτωση της τροφοδοσίας.Σε μεγάλα συστήματα, οι μηχανικοί εκτελούν προσεκτικό προϋπολογισμό για να εξασφαλίσουν την αποτελεσματικότητα.

• Σύνθεση: Τέσσερις ανεξάρτητες πύλες NAND 2 εισόδων

Ο αρθρωτός σχεδιασμός του IC επιτρέπει στους μηχανικούς να κατασκευάζουν σύνθετα λογικά συστήματα με μερικά βασικά στοιχεία.

• Συμβατότητα εξόδου: TTL, NMOS, CMOS

Η συμβατότητα με διάφορες οικογένειες λογικής εξασφαλίζει την ομαλή ενσωμάτωση σε συστήματα μικτής τεχνολογίας.Οι μηχανικοί συχνά χρησιμοποιούν αντιστάσεις για να εξισορροπήσουν τις ακατάλληλες τάσεις μεταξύ των λογικών οικογενειών.

• Εύρος τάσης λειτουργίας

Ενώ το IC συνήθως εκτελείται σε 5V, μπορεί να χειριστεί διαφορετικές τάσεις, επιτρέποντάς του να προσαρμοστεί σε διάφορα περιβάλλοντα συστήματος.

• Ευέλικτες συνθήκες λειτουργίας

Το IC λειτουργεί αξιόπιστα σε διαφορετικά περιβάλλοντα.Σε ακραίες θερμοκρασίες, οι μηχανικοί εφαρμόζουν ψύκτρα ή συστήματα ψύξης για τη διατήρηση της απόδοσης.

7400 Οικογένεια ICS

Η σειρά 7400 περιλαμβάνει μια σειρά από ψηφιακή λογική ICS, καθένα από τα οποία εξυπηρετεί συγκεκριμένους ρόλους στο σχεδιασμό κυκλώματος.Παρακάτω είναι κοινά IC και οι πρακτικές εφαρμογές τους:

IC 7400 (Πύλη NAND Quad 2-εισόδου)

Χρησιμοποιείται για βασικές λογικές λειτουργίες, αναστροφή σήματος και διαδοχικές λογικές λειτουργίες, το 7400 είναι ένα βασικό σε απλά και πολύπλοκα σχέδια.

IC 7402 (Quad 2-εισόδους NOR GATE)

Οι μηχανικοί χρησιμοποιούν αυτό για κυκλώματα που απαιτούν προεπιλεγμένη χαμηλή έξοδο εκτός εάν ενεργοποιηθούν οι εισόδους.Είναι ιδανικό για σχέδια ευαίσθητα στην εξουσία.

IC 7404 (Hex Inverter)

Αναστρέφει τα επίπεδα λογικής, ιδανικά για συγχρονισμό και ρύθμιση χρονισμού.

IC 7400 Σχεδιασμός κυκλώματος πύλης NAND

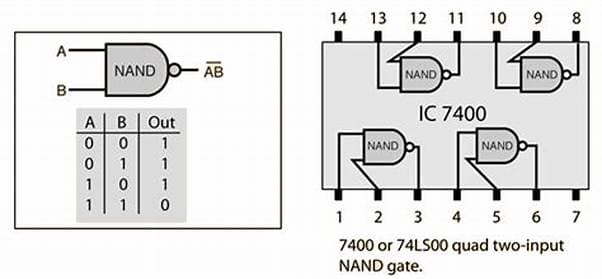

Εικόνα 3: Σχεδιασμός κυκλώματος IC 7400 με NAND Logic

Οι τέσσερις ανεξάρτητες πύλες NAND του IC 7400 προσφέρουν ευελιξία, επιτρέποντας την κατασκευή οποιασδήποτε βασικής λογικής πύλης.Αυτό καθιστά το IC ένα εργαλείο για εκπαιδευτικά και επαγγελματικά σχέδια κυκλώματος.Οι μηχανικοί συχνά το χρησιμοποιούν για να κατασκευάσουν σύνθετα κυκλώματα, όπως flip-flops ή πολυπλέκτες, απλοποιώντας τις φάσεις σχεδιασμού και δοκιμών.

Κατά τη διάρκεια της συναρμολόγησης, οι μηχανικοί εξασφαλίζουν την κατάλληλη ακεραιότητα σήματος για να αποφύγουν τα σφάλματα.Οι παλμοί ή οι αναλυτές λογικών βοηθούν στην επαλήθευση της ακρίβειας των μεταβάσεων σήματος, ιδιαίτερα σε εφαρμογές υψηλής ταχύτητας.Σε περιβάλλοντα ευαίσθητα στη θερμοκρασία, οι μηχανικοί χρησιμοποιούν τη θερμική διαχείριση για να εξασφαλίσουν ότι το IC λειτουργεί αξιόπιστα χωρίς υποβάθμιση σήματος.

Πλεονεκτήματα και μειονεκτήματα

Φόντα	Μειονεκτήματα
Οικονομικά αποδοτική: Προσιτό τόσο για τους επαγγελματίες όσο και για τους χομπίστες	Εξουσία Κατανάλωση: υψηλότερη από τις νεότερες επιλογές CMOS
Πολύπλευρος: Χρήσιμο τόσο για απλές όσο και για πολύπλοκες ψηφιακές λειτουργίες	Ταχύτητα Περιορισμοί: Maxes Out στα 25 MHz
Εύκολος Για χρήση: Η διαισθητική διάταξη PIN απλοποιεί το πρωτότυπο	Περιωρισμένος Gates: Μόνο τέσσερα ανά IC, που απαιτούν περισσότερα στοιχεία για σύνθετα σχέδια
Ευρέως Διαθέσιμο: Εύκολο στην πηγή από πολλούς προμηθευτές	Απαρχαιωμένος Τεχνολογία: λιγότερο κατάλληλο για εφαρμογές αιχμής
Αξιόπιστος: Αντιστέκεται στον ηλεκτρικό θόρυβο και διατηρεί σταθερή απόδοση

Αιτήσεις

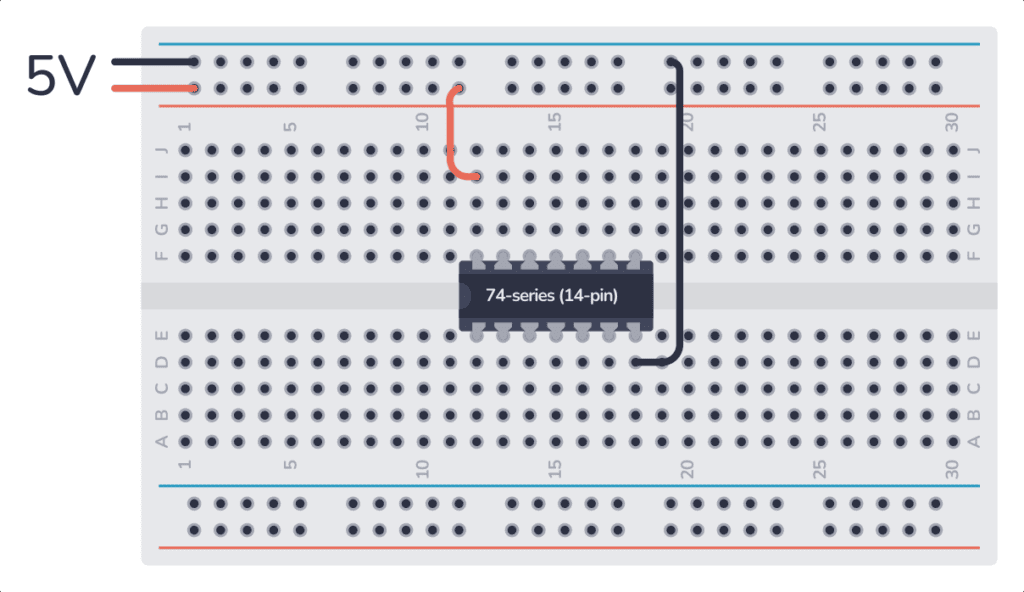

Εικόνα 4: IC 7400 σε εφαρμογή ψηφιακής ηλεκτρονικής

Το IC 7400 χρησιμοποιείται ευρέως σε διάφορα συστήματα:

Συστήματα ασφαλείας: Διαδικασίες εισόδους από αισθητήρες κίνησης ή πόρτας για να ενεργοποιήσουν τους συναγερμούς.

Συστήματα ειδοποίησης: Παρακολουθεί τις θερμοκρασίες κατάψυξης και ενεργοποιεί τις ειδοποιήσεις εάν τα όρια διασχίζονται.

Κλοπές συναγερμούς: Ανιχνεύει αλλαγές στα επίπεδα φωτός και ενεργοποιεί συναγερμούς, συχνά σε συστήματα κλοπής ευαίσθητα στο φως.

Αυτοματοποίηση: Ελέγχει τη διανομή νερού σε αυτοματοποιημένα συστήματα άρδευσης, επεξεργάζοντας τα επίπεδα υγρασίας του εδάφους.

Σε όλες αυτές τις εφαρμογές, το IC 7400 εξασφαλίζει αξιόπιστη λήψη αποφάσεων με απλές, ισχυρές λογικές διαμορφώσεις.Η προσαρμοστικότητα και η ευκολία της ενσωμάτωσης καθιστούν μια προτιμώμενη επιλογή σε πολλές βιομηχανίες.

Σύναψη

Το IC 7400 εξακολουθεί να αποτελεί αξιόπιστο στοιχείο στο σχεδιασμό ψηφιακού κυκλώματος λόγω της ισχυρής λειτουργικότητας, της ευελιξίας και της αποτελεσματικότητας κόστους.Ενώ οι νεότερες τεχνολογίες μπορούν να προσφέρουν ταχύτερες ταχύτητες και χαμηλότερη κατανάλωση ενέργειας, το IC 7400 παραμένει μια πολύτιμη επιλογή τόσο για τους μηχανικούς όσο και για τους χομπίστες.Η ικανότητά του να χειρίζεται ποικίλα καθήκοντα - από τα συστήματα ασφαλείας μέχρι την αυτοματοποιημένη άρδευση - απεικονίζει την ευελιξία του.Η αποδεδειγμένη αξιοπιστία και η ευκολία της ενσωμάτωσης του IC 7400 καθιστούν ακρογωνιαίο λίθο τόσο στα συστήματα παλαιού τύπου όσο και στα σύγχρονα ψηφιακά λογικά σχέδια, εξασφαλίζοντας τη συνεχιζόμενη χρησιμότητά της σε διάφορες βιομηχανίες και εφαρμογές.
