Τι είναι μια αντίσταση
2023-11-14 7563

Αντιστάσεις γενικά συνοψίζονται ως εργαλεία για τον έλεγχο του ρεύματος, τη ρύθμιση της τάσης και τη διανομή ενέργειας-μια δήλωση που, αν και δεν είναι λάθος, υπερπροσδιορίζεται και ακόμη και στενό.Στην πραγματικότητα, ο ρόλος του αντίσταση στα ηλεκτρονικά κυκλώματα δεν περιορίζεται στο να είναι "κατασκευαστής κανόνων".Αντ 'αυτού, αυτό που προσελκύει περισσότερη προσοχή είναι το αντιστατικό υλικό στην καρδιά αυτού του συστατικού και η λεπτή διαδικασία φυσικής μετατροπής μεταξύ ηλεκτρικού ρεύματος και θερμικής ενέργειας που εμπλέκεται.Αυτό το επίπεδο των χαρακτηριστικών πυρήνα αυξάνει την αντίσταση σε μια προηγμένη συσκευή παρόμοια με έναν σταθμό μετατροπής ενέργειας, που έχει επιφορτιστεί με την ακριβή μετατροπή της ροής του ηλεκτρικού ρεύματος σε ελεγχόμενη και αποτελεσματική θερμότητα.

Κατάλογος

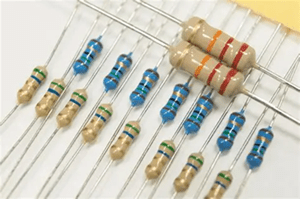

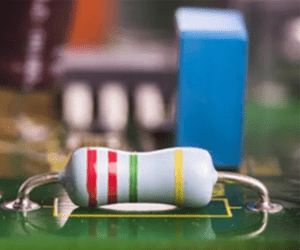

Εικόνα 1: σταθερές αντιστάσεις

Όταν εξετάζουμε προσεκτικά αυτή τη διαδικασία, βλέπουμε ότι μια αντίσταση απέχει πολύ από ένα απλό συστατικό σε ένα κύκλωμα.Είναι στην πραγματικότητα ένας βασικός μηχανισμός που ρυθμίζει με ακρίβεια την τρέχουσα και την ηλεκτρική ενέργεια.Αυτό απαιτεί όχι μόνο ακριβείς υπολογισμούς θερμότητας, αλλά και βαθιές γνώσεις για την επιστήμη των υλικών.Για παράδειγμα, διάφοροι τύποι αντιστάσεων υλικά - από φιλμ άνθρακα έως μεταλλικές μεμβράνες έως μεταλλικές μεμβράνες οξειδίου - έχουν μοναδική αντίσταση ρεύματος και χαρακτηριστικά θερμικής ικανότητας.Ως εκ τούτου, τέτοιες διαφορετικές επιλογές δίνουν στον σχεδιασμό κυκλώματος πλουσιότερες και πιο ευέλικτες δυνατότητες.

Εικόνα 2: σταθερές αντιστάσεις

Πάρτε αντιστάσεις μεμβράνης οξειδίου ως παράδειγμα, οι οποίες χρησιμοποιούνται συνήθως σε βιομηχανικά περιβάλλοντα λόγω της σταθερότητας υψηλής θερμοκρασίας τους.Σχετικά, οι αντιστάσεις ταινιών άνθρακα χρησιμοποιούνται συχνά σε καταναλωτικά προϊόντα λόγω του χαμηλού κόστους και της ευκολίας της κατασκευής.Αυτή η επιλογή υλικού δεν επηρεάζει μόνο την απόδοση και την ανθεκτικότητα της ίδιας της αντίστασης, αλλά καθορίζει περαιτέρω την ευελιξία της σε ηλεκτρονικές συσκευές.

Εικόνα 3: σταθερές αντιστάσεις

Μια αντίσταση δεν είναι απομονωμένο ή μεμονωμένο στοιχείο, αλλά είναι το κλειδί για την εξασφάλιση αξιόπιστης λειτουργίας όλων των τύπων κυκλωμάτων και πιο πολύπλοκου ηλεκτρονικού εξοπλισμού.Δεν είναι μόνο ένας "ρυθμιστής" της τρέχουσας και της ηλεκτρικής ενέργειας, αλλά και η νέα ζωτικότητα σε ολόκληρο το σύστημα μέσω των εννοιών επιλογής και σχεδιασμού υλικού.Οι αντιστάσεις εξασφαλίζουν αποτελεσματική και ακριβή ισορροπία μεταξύ ηλεκτρικής ενέργειας και θερμικής ενέργειας σε πολλαπλές πτυχές, παρέχοντας έτσι μια σταθερή βάση για τη σταθερή λειτουργία κυκλωμάτων και ηλεκτρονικού εξοπλισμού σε διάφορα περιβάλλοντα εφαρμογών.

Η διερεύνηση των πολυδιάστατων ιδιοτήτων των αντιστάσεων αποκαλύπτει το ευρύ φάσμα τύπων και εφαρμογών τους.Από σταθερές αντιστάσεις, μεταβλητές αντιστάσεις σε ειδικές αντιστάσεις, το καθένα έχει τα δικά του ισχύοντα σενάρια και πλεονεκτήματα εφαρμογής.Για παράδειγμα, οι αντιστάσεις κράματος χαλκού-νικελίου χαμηλής αντοχής είναι κατάλληλες για τη διαχείριση της μπαταρίας και τα ηλεκτρικά οχήματα, ενώ οι αντιστάσεις μεμβράνης μεταλλικών οξειδίων υψηλής αντοχής χρησιμοποιούνται συνήθως σε μετρήσεις και αισθητήρες υψηλής ακρίβειας, και οι δύο αποδεικνύουν την ποικιλομορφία της αξίας εφαρμογής τους.Λαμβάνοντας τα ηλεκτρικά οχήματα ως παράδειγμα, οι αντιστάσεις από κράμα χαλκού-νίκη μπορούν να διαχειριστούν αποτελεσματικά τη χρήση της μπαταρίας και να εξασφαλίσουν μακροπρόθεσμη σταθερή παροχή ηλεκτρικής ενέργειας λόγω του συντελεστή χαμηλής θερμοκρασίας και της υψηλής αγωγιμότητας.Εν τω μεταξύ, από την άποψη των μετρήσεων και των αισθητήρων υψηλής ακρίβειας, οι αντιστάσεις μεμβράνης μετάλλων διασφαλίζουν την αξιοπιστία και την ακρίβεια των δεδομένων μέσω της σταθερότητας και της ακρίβειας υψηλής θερμοκρασίας.

Μία από τις ταξινομήσεις αντιστάσεων: σταθερές αντιστάσεις

Οι σταθερές αντιστάσεις θεωρούνται συνήθως ο πιο βασικός και κοινός τύπος στην οικογένεια αντίστασης.Μόλις ρυθμιστεί η τιμή αντίστασης, δεν μπορεί να ρυθμιστεί.Ωστόσο, θα ήταν λάθος να υποθέσουμε ότι οι σταθερές αντιστάσεις είναι βαρετές ή μέτριες.Σύντομες προτάσεις, ίσως σύγχυση.Από μια πιο λεπτή και πολύπλοκη προοπτική της επιστήμης των υλικών, αυτή η κατηγορία αντιστάσεων είναι στην πραγματικότητα μια ποικιλόμορφη και μοναδική οικογένεια αντιστάσεων, συμπεριλαμβανομένων των αντιστάσεων φιλμ άνθρακα, των αντιστάσεων μεταλλικών μεμβρανών και των αντιστάσεων μεμβράνης μεταλλικών οξειδίων.Συλλογή υποκατηγοριών.

Σε αυτή τη πολύχρωμη συλλογή, διάφορες σταθερές αντιστάσεις έχουν αμετάβλητες τιμές αντίστασης, αλλά λόγω της μοναδικής δομής και της επιλογής υλικού τους, μπορούν να δείξουν τα δικά τους διαφορετικά πλεονεκτήματα απόδοσης σε διαφορετικά σενάρια εφαρμογών.Σύντομες προτάσεις που παρέχουν αντίθεση.Για παράδειγμα, εξετάστε τις αντιστάσεις φιλμ άνθρακα, οι οποίες χρησιμοποιούνται συχνά σε εφαρμογές όπου δεν απαιτούνται υπερβολική ακρίβεια και αξιοπιστία λόγω της σχετικά απλή και χαμηλού κόστους παραγωγική διαδικασία.Οι αντιστάσεις ταινιών άνθρακα τείνουν να είναι η πρώτη επιλογή στα περισσότερα ενσωματωμένα συστήματα και μερικές μικρές οικιακές συσκευές.

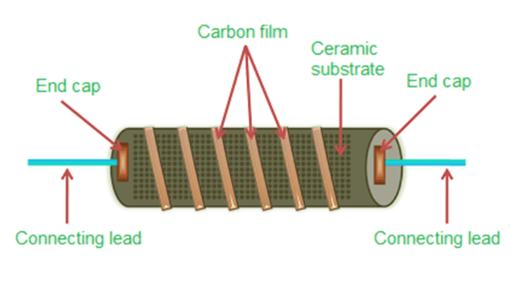

Εικόνα 4: Αντίσταση φιλμ άνθρακα

Από μια άλλη άποψη, οι αντιστάσεις μετάλλων μεμβράνες έχουν υψηλότερα πρότυπα όσον αφορά την ακρίβεια και τη σταθερότητα και χρησιμοποιούνται συχνά σε πιο σύνθετες καταστάσεις με αυστηρότερες απαιτήσεις απόδοσης.Συγκεκριμένα, οι ιατρικές συσκευές όπως οι ηλεκτροκαρδιογράφοι χρησιμοποιούν συχνά αντιστάσεις μετάλλων για να εξασφαλίσουν την ακρίβεια και την αξιοπιστία των δεδομένων μέτρησης.

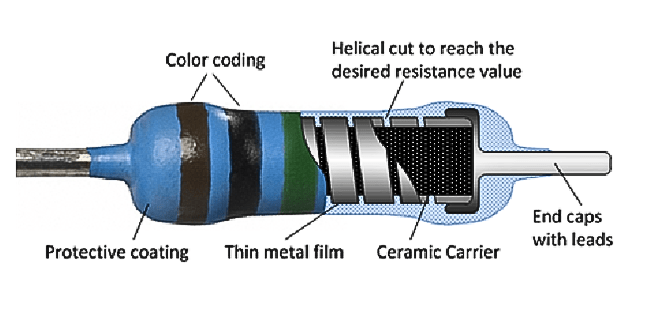

Εικόνα 5: Αντιστάσεις μεταλλικής μεμβράνης

Επιπλέον, οι αντιστάσεις μεμβράνης μεταλλικών οξειδίων, με την εξαιρετική σταθερότητα θερμοκρασίας τους, είναι ιδανικές για χρήση σε περιβάλλοντα υψηλής θερμοκρασίας ή ηλεκτρονικό εξοπλισμό που απαιτεί συνεχή λειτουργία για μεγάλες χρονικές περιόδους.Σε εφαρμογές όπως τα συστήματα βιομηχανικού ελέγχου και ο εξοπλισμός αυτοματισμού, η επιλογή των αντιστάσεων μεμβράνης μεταλλικών οξειδίων είναι σχεδόν μη-brainer.

Εικόνα 6: Σταθερή αντιστάθμιση μεμβράνης μεταλλικού οξειδίου

Συνολικά, οι σταθερές αντιστάσεις δεν είναι σε καμία περίπτωση μία ή άκαμπτη κατηγορία ηλεκτρονικών εξαρτημάτων.Αντ 'αυτού, αποτελούν μια σύνθετη συλλογή πολλαπλών υποκατηγοριών, το καθένα με χαρακτηριστικά που το καθιστούν ανώτερο από συγκεκριμένες εφαρμογές και περιβάλλοντα.Επομένως, αυτός ο τύπος αντίστασης έχει δείξει την αναντικατάστατη τιμή εφαρμογής του σε πολλές πτυχές της ηλεκτρονικής μηχανικής.

Ταξινόμηση αντιστάσεων δύο: μεταβλητή αντίσταση

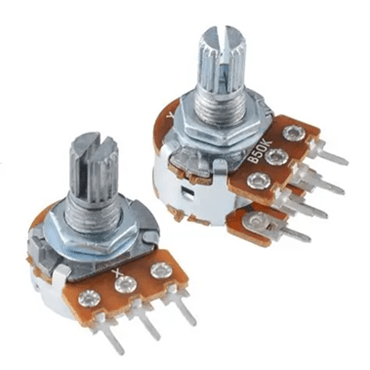

Σε αυτή τη μεγάλη οικογένεια αντιστάσεων, το μεταβλητή αντίσταση ή το ποτενσιόμετρο ξεχωρίζει για τις ποικίλες και ευέλικτες δυνατότητες προσαρμογής του.Η τιμή της αντίστασης δεν είναι στατική, αλλά μπορεί να προσαρμοστεί προσεκτικά με το χέρι ή αυτόματα.Αυτή η ρύθμιση βασίζεται συνήθως σε μια σειρά φυσικών διεπαφών - κουμπιά, ρυθμιστικά ή άλλα όργανα ρύθμισης - για την εφαρμογή.Κοιτάζοντας πιο προσεκτικά, μια μεταβλητή αντίσταση είναι στην πραγματικότητα ένα σύμπλεγμα, το οποίο περιλαμβάνει πολλαπλές υποκατηγορίες, όπως ρυθμιζόμενες αντιστάσεις, διαβαθμισμένα ποτενσιόμετρα και ποτενσιόμετρα πολλαπλών στροφών, καθένα από τα οποία έχει το δικό του μοναδικό μηχανισμό ρύθμισης και δομική διαμόρφωση., παρέχοντας έτσι πιο λεπτές και ακριβείς επιλογές ρύθμισης για τον έλεγχο ρεύματος ή τάσης σε διαφορετικά πλαίσια εφαρμογής.

Εικόνα 7: Ρυθμιζόμενη αντίσταση

Εικόνα 8: Ρυθμιζόμενη αντίσταση

Εικόνα 9: Ρυθμιζόμενη αντίσταση

Εικόνα 10: Ρυθμιζόμενη αντίσταση

Λαμβάνοντας ρυθμιζόμενες αντιστάσεις ως παράδειγμα, αυτή η διαμόρφωση χρησιμοποιείται ευρέως όταν απαιτείται ταχύτητα, αλλά η κορυφαία ακρίβεια δεν απαιτείται απαραιτήτως.Σκεφτείτε τους ελέγχους όγκου στον εξοπλισμό ήχου στο σπίτι: ο χρήστης γυρίζει απλά ένα κουμπί έντασης και ο όγκος μπορεί γρήγορα να αυξηθεί ή να πέσει.

Τα βαθμιαία ποτενσιόμετρα, από την άλλη πλευρά, παρουσιάζουν καλλιτεχνική φινέτσα προσαρμογής.Σε εφαρμογές όπως εργαλεία μέτρησης εργαστηρίων ή εφαρμογές μηχανικής υψηλής ακρίβειας, αυτός ο τύπος ποτενσιόμετρου επιτρέπει εξαιρετικά ακριβή ρύθμιση του ρεύματος ή της τάσης με την ενσωματωμένη κλίμακα.Αυτό είναι απαραίτητο στον εξοπλισμό μέτρησης ακριβείας, όπου απαιτείται η τελειοποίηση των τρέχουσων αλλαγών.

Κοιτάζοντας το ποτενσιόμετρο πολλαπλών στροφών, αυτή η αντίσταση είναι σχεδόν στο άκρο όσον αφορά την ακρίβεια.Ο χρήστης απαιτεί πολλαπλές περιστροφές για να καλύψει ολόκληρο το εύρος ρύθμισης, με αποτέλεσμα τη λεπτομερέστερη ακρίβεια ελέγχου.Σε προχωρημένες επιστημονικές έρευνες ή σενάρια κατασκευής υψηλής ακρίβειας, η χρήση αυτού του τύπου ποτενσιόμετρου έχει σχεδόν γίνει στάνταρ.

Τέλος, λόγω της εγγενούς ευελιξίας και της ευελιξίας τους, οι μεταβλητές αντιστάσεις βρίσκουν ποικίλους βαθμούς σπουδαιότητας σε διάφορες εφαρμογές, από τα καθημερινά οικιακά προϊόντα έως τον ερευνητικό εξοπλισμό υψηλής τεχνολογίας.Περισσότερο από ένα "ρυθμιζόμενο στοιχείο" σε ένα ηλεκτρονικό κύκλωμα, είναι ένα εργαλείο που έχει σχεδιαστεί προσεκτικά για ακριβή έλεγχο.

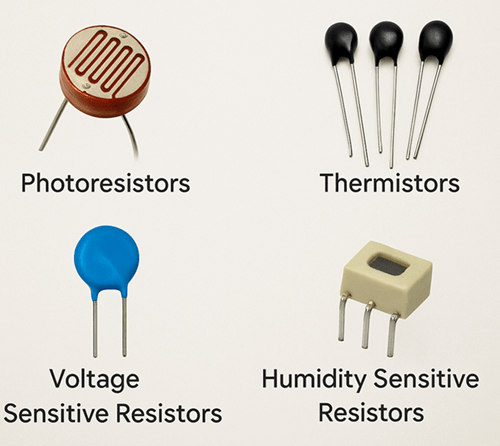

Ταξινόμηση αντιστάσεων τρία: Ειδικές αντιστάσεις

Ειδικές αντιστάσεις, μια κατηγορία που διαφέρει από τακτικές αντιστάσεις και είναι κατασκευασμένη ακρίβεια ώστε να ταιριάζει σε συγκεκριμένα καθήκοντα και περιβάλλοντα.Εκτός από την εκπλήρωση του βασικού ρόλου των συνηθισμένων αντιστάσεων, αυτά τα μικρά εξαρτήματα μπορούν επίσης να ικανοποιήσουν τις προηγμένες απαιτήσεις απόδοσης μοναδικές σε συγκεκριμένα σενάρια εφαρμογών.Λαμβάνοντας την ανίχνευση θερμοκρασίας ως παράδειγμα, τα θερμίστορ χρησιμοποιούνται ευρέως σε αυτό το σενάριο.Αυτές οι αντιστάσεις περιλαμβάνουν θετικό συντελεστή θερμοκρασίας (PTC) και αρνητικό συντελεστή θερμοκρασίας (NTC), του οποίου η τιμή αντίστασης προσαρμόζεται με διακυμάνσεις της θερμοκρασίας για να αντικατοπτρίζει με ακρίβεια την ανάγνωση της θερμοκρασίας.Σαφώς, οι αντιστάσεις θετικού συντελεστή θερμοκρασίας (PTC) είναι ιδιαίτερα πολύτιμοι στον εξοπλισμό κλιματισμού ή θέρμανσης, όπου αυξάνουν την αντίσταση μετά από ένα ορισμένο όριο θερμοκρασίας, εμποδίζοντας την υπερθέρμανση του εξοπλισμού.

Εικόνα 11: Ειδική αντίσταση

Ομοίως, σε κυκλώματα υψηλής συχνότητας και ραδιοσυχνότητας, εξασθενητές και αντιστάσεις φορτίου είναι ειδικοί τύποι αντιστάσεων που είναι απαραίτητοι.Αυτές οι αντιστάσεις βρίσκονται κατά κύριο λόγο στον εξοπλισμό επικοινωνιών και επεξεργασίας σήματος υψηλής ποιότητας και έχουν σχεδιαστεί ειδικά για τη μείωση του θορύβου και άλλων παρεμβολών στα σήματα.Σε περιβάλλοντα ακριβείας, όπως οι δορυφορικές επικοινωνίες, η λειτουργία του εξασθενητή είναι η εξισορρόπηση του μεταδιδόμενου σήματος και η πρόληψη της παραμόρφωσης των πληροφοριών που προκαλείται από την υπερβολική ισχύ του σήματος.

Εικόνα 12: Ειδική αντίσταση

Εικόνα 13: Ειδική αντίσταση

Συνολικά, οι ειδικοί αντιστάσεις έχουν δείξει τη μοναδική τους αξία σε μια ποικιλία σύνθετων και ειδικών περιβαλλόντων λόγω του υψηλού βαθμού εξειδίκευσης και ευελιξίας τους.Είτε σε επιστημονικά μέσα ακριβείας είτε σε βιομηχανικές εφαρμογές μεγάλης κλίμακας, αυτές οι αντιστάσεις ενισχύουν τη συνολική αξιοπιστία του συστήματος, παρέχοντας ταυτόχρονα καλή προσαρμογή και έλεγχο.Αυτό όχι μόνο τους καθιστά σημαντικό παράγοντα για τη διαχείριση της τρέχουσας και της τάσης, αλλά και τους καθιστά εξαιρετικά προσαρμόσιμες στην επίλυση προβλημάτων ειδικά για την εφαρμογή.

Ο ρόλος των αντιστάσεων

Μία από τις λειτουργίες μιας αντίστασης: Περιοριστικό ρεύμα

Όταν πρόκειται για τον τρέχοντα έλεγχο, οι αντιστάσεις είναι σχεδόν παντού στο σχεδιασμό κυκλώματος.Αυτό δεν είναι απλοποίηση.Οι αντιστάσεις, εκτός από το να είναι ένα παθητικό στοιχείο, μπορούν επίσης να ρυθμίσουν με ακρίβεια την απόδοση του κυκλώματος για να διασφαλιστεί ότι το ρεύμα παραμένει εντός ενός ορισμένου εύρους.Αυτό επιτυγχάνεται κυρίως παρέχοντας μια συγκεκριμένη τιμή αντίστασης.Βάλτε μια αντίσταση σε σειρά;Αυτό δεν είναι μόνο ένας αποτελεσματικός τρόπος για να μειωθεί το ρεύμα, αλλά και ένα προληπτικό μέτρο για να αποφευχθεί το υπερβολικό ρεύμα που προκαλεί ανεπανόρθωτη βλάβη σε άλλα ευάλωτα ηλεκτρονικά εξαρτήματα.

Ο νόμος του Ohm, ή ο νόμος του Ohm, αποκαλύπτει τη σχέση μεταξύ της τρέχουσας (i), της αντίστασης (r) και της τάσης (v), της έκφρασης είναι i = vri = rv.Με την αύξηση της τιμής αντίστασης, το ρεύμα που ρέει μέσω του κυκλώματος μειώνεται φυσικά.Αντίθετα, το ρεύμα αυξάνεται.Αυτό δεν είναι μόνο η ομορφιά των μαθηματικών, αλλά και ένα βασικό μέσο για την ακριβή ρύθμιση της ροής του ρεύματος.

Ποια προβλήματα μπορούν να προκαλέσουν υψηλά ρεύματα;Η απώλεια θερμότητας, ακόμη χειρότερα, μπορεί να προκαλέσει συνταξιοδότηση ηλεκτρονικών εξαρτημάτων πρόωρα ή σύντομη.Ποιοι είναι οι εκπρόσωποι των ευαίσθητων εξαρτημάτων;Μικροελεγκτές, αισθητήρες, μικρο -φορτίες.

Πάρτε το κύκλωμα LED ως παράδειγμα, είναι απλό αλλά πρακτικό.Οι LEDs συνήθως μπορούν να χειριστούν μόνο περίπου 20 milliamps (MA) του ρεύματος.Η υπέρβαση αυτού του ορίου μπορεί όχι μόνο να βλάψει το LED, αλλά και να συντομεύσει τη ζωή του.διάλυμα;Η προσθήκη μιας κατάλληλης αντίστασης στο κύκλωμα επιτρέπει τον ακριβή έλεγχο του ρεύματος που ρέει μέσω της LED, εξασφαλίζοντας ότι λειτουργεί μέσα σε ένα ασφαλές εύρος.

Όχι μόνο οι σταθερές αντιστάσεις, τα ποτενσιόμετρα και οι ρυθμιζόμενες αντιστάσεις μπορούν επίσης να χρησιμοποιηθούν για τον τρέχοντα έλεγχο, ειδικά όταν απαιτείται υψηλή ακρίβεια ή ρυθμιζόμενη φωτεινότητα.Αυτά τα ρυθμιζόμενα στοιχεία δίνουν στον χρήστη περισσότερη ελευθερία ελέγχου.

Μια αντίσταση είναι κάτι περισσότερο από ένα εργαλείο.Σε ένα ευρύ φάσμα εφαρμογών ρεύματος ελέγχου, από το απλό ρεύμα που περιορίζει τις πιο πολύπλοκες λειτουργίες, είναι σχεδόν αναγκαιότητα στο σχεδιασμό κυκλωμάτων.Η κατανόηση του τρόπου λειτουργίας των αντιστάσεων και του πώς να επιλέξετε τον σωστό τύπο, είναι το κλειδί για τους σχεδιαστές κυκλωμάτων στη βελτίωση της αξιοπιστίας και της αποτελεσματικότητας του κυκλώματος.

Ο δεύτερος ρόλος της αντίστασης: Ρυθμίστε την τάση

Στο πλούσιο σύμπαν των ηλεκτρονικών εφαρμογών, η με ακρίβεια η τάση ρύθμισης έχει γίνει ένα βασικό έργο που δεν μπορεί να αγνοηθεί, ειδικά σε σενάρια όπου ο ευαίσθητος έλεγχος είναι ζωτικής σημασίας.Οι μεταβλητές αντιστάσεις, σε αυτό το πλαίσιο, όχι μόνο να λάμπουν ως διαχωριστές τάσης, αλλά κυριολεκτικά, με τις τιμές που χειρίζονται με λεπτό τρόπο, έχουν την ικανότητα να προκαλούν πολλαπλές, ποικίλες τάσεις σε μια θάλασσα κυκλωμάτων.επίπεδο τάσης.

Μια μεταβλητή αντίσταση είναι, στην πραγματικότητα, μια τριχοειδή ηλεκτρονική συσκευή, μία από τις οποίες είναι η ευέλικτη ολίσθηση επαφής.Είναι η κίνηση αυτής της συρόμενης επαφής που σας δίνει την ευκαιρία να χειριστείτε την τιμή αντίστασης, αλλάζοντας έτσι σταδιακά την τάση.Αυτό το χαρακτηριστικό είναι αναμφισβήτητα ένα τεράστιο πλεονέκτημα σε πρακτικές εφαρμογές.Γιατί;Επειδή αυτή η λειτουργία δίνει στον χρήστη την ισχύ για να ρυθμίσει με ακρίβεια και με ακρίβεια την τάση χωρίς να κάνει θεμελιώδεις αλλαγές σε ολόκληρο το κύκλωμα.

Πάρτε το ηχητικό σύστημα ως παράδειγμα, το κουμπί ελέγχου έντασης ήχου είναι ένα πολύ ζωντανό παράδειγμα.Όταν γυρίζετε χαλαρά αυτό το μικρό κουμπί, αλλάζετε πραγματικά την τιμή αντίστασης μιας μεταβλητής αντίστασης.Αυτή η αλλαγή έχει αξιοσημείωτη επίδραση στο επίπεδο τάσης του ηχητικού σήματος, με αποτέλεσμα την τελική ρύθμιση του όγκου.

Όταν πρόκειται για τεχνολογία οπίσθιου φωτισμού για οθόνες υγρών κρυστάλλων (LCDs) ή δίοδοι εκπομπής φωτός (LED), η σημασία των μεταβλητών αντιστάσεων παραμένει αμείωτη.Με την τελειοποίηση της τιμής της αντίστασης, μπορείτε να ελέγξετε τη ροή του ρεύματος του οπίσθιου φωτισμού, ρυθμίζοντας έτσι τη φωτεινότητα της οθόνης για να επιτύχετε τη βέλτιστη άνεση των ματιών.

Κατά την εξερεύνηση εφαρμογών υψηλής ακρίβειας, όπως αυτές που απαιτούν ρυθμίσεις λεπτής τάσης, συχνά βλέπουμε ψηφιακές μεταβλητές αντιστάσεις.Είναι στενά ενσωματωμένα στους μικροελεγκτές και μαζί επιτυγχάνουν ένα επίπεδο ακριβούς για τον σχεδόν τέλειο έλεγχο, ικανοποιούν τις ανάγκες των εξαιρετικά επαγγελματικών εφαρμογών και προωθούν ένα κύμα σημαντικών βελτιώσεων στην αποτελεσματικότητα της διαχείρισης ενέργειας.

Ωστόσο, υπάρχουν επίσης προκλήσεις.Η χρήση μεταβλητών αντιστάσεων δεν είναι χωρίς κινδύνους.Εάν αντιμετωπιστεί εσφαλμένα, μπορεί να ωθήσει το κύκλωμα στην άκρη της αστάθειας ή ακόμα και να προκαλέσει αντιστροφή της απόδοσης.Επομένως, στα αρχικά στάδια του σχεδιασμού κυκλώματος, η προσεκτική επιλογή του κατάλληλου τύπου και η προδιαγραφή μιας μεταβλητής αντίστασης καθίσταται κρίσιμη.

Η ευελιξία προσαρμογής και οι δυνατότητες ελέγχου τάσης των μεταβλητών αντιστάσεων είναι αυτονόητες στον ηλεκτρονικό κόσμο.Δεν ανοίγουν μόνο έναν βολικό τρόπο σε ένα ευρύ φάσμα εφαρμογών από απλές οικιακές συσκευές σε εξοπλισμό υψηλής τεχνολογίας, αλλά και αποδεικνύουν τη σημασία τους σε κάθε λεπτομέρεια του σχεδιασμού κυκλωμάτων και της πρακτικής εφαρμογής.Αυτό υπογραμμίζει την αναγκαιότητα της σε βάθος κατανόησης και τη σωστή εφαρμογή αυτών των εξαρτημάτων, η οποία δεν είναι μόνο μια τεχνική απαίτηση, αλλά και η επιδίωξη της καινοτομίας και της ακρίβειας.

Ο τρίτος ρόλος των αντιστάσεων: Διανείμετε ενέργεια

Στο σχεδιασμό κυκλώματος, η απαλά διανομή ενέργειας δεν είναι μόνο μια τέχνη, αλλά και μια πρόκληση μηχανικής που δεν μπορεί να αγνοηθεί, ειδικά όταν ο στόχος είναι να διανείμει ομοιόμορφα το τρέχον ή την τάση μεταξύ διαφορετικών εξαρτημάτων ή κυκλωμάτων κλάδου.Η αντίσταση εδώ δεν είναι απλώς συμμετέχων στη διανομή ενέργειας.Στην πραγματικότητα, μέσω μιας σειράς ακριβών υπολογισμών και σχεδίων, η αντίσταση μπορεί να επιτύχει ισορροπία ρεύματος και τάσης μεταξύ των διαφόρων συστατικών του συστήματος.Βάζοντας όλα μαζί, το αποτέλεσμα είναι ένα τέλειο σύστημα κυκλώματος που είναι τόσο αποτελεσματικό όσο και σταθερό.

Οι αντιστάσεις διαχωριστικών τάσης, με την ικανότητά τους να διανέμουν με ακρίβεια το ρεύμα ή την τάση, έχουν γίνει μια απαραίτητη λύση σε πολύ σύνθετα συστήματα.Εξισορροπούν το ρεύμα μεταξύ πολλαπλών κόμβων του κυκλώματος ρυθμίζοντας συγκεκριμένες τιμές αντίστασης, ειδικά όταν τα πολλαπλά φορτία λειτουργούν παράλληλα, ο ρόλος τους είναι ιδιαίτερα κρίσιμος.

Χρησιμοποιείται ευρέως;Απολύτως.Από τη διαχείριση ενέργειας σε τον εξοπλισμό ήχου, η επίδραση των αντιστάσεων διαχωριστικών τάσης εκτείνεται σε πολλά πεδία.

Περίπτωση 1: Διαχείριση ενέργειας - Στα συστήματα πολλαπλής ισχύος, όπως φορητοί υπολογιστές και κινητές συσκευές, οι τρέχουσες ανάγκες των διαφορετικών μονάδων ισχύος διαχειρίζονται κατά τρόπο κανονικό τρόπο μέσω των αντιστάσεων διαίρεσης τάσης.Αυτός ο μηχανισμός διασφαλίζει ότι κάθε ενότητα λαμβάνει την κατάλληλη τροφοδοσία ρεύματος, διατηρώντας έτσι την αποτελεσματικότητα της λειτουργίας και τη σταθερότητα ολόκληρου του συστήματος.

Περίπτωση 2: Εξοπλισμός ήχου - Σε ένα σύστημα ήχου πολλαπλών καναλιών, οι αντιστάσεις διαίρεσης τάσης διανέμουν ρεύμα σε κάθε ηχείο για να εξισορροπήσουν τον όγκο μεταξύ διαφορετικών καναλιών ήχου.

Η επιλογή της τιμής αντίστασης είναι πολύ κρίσιμη.Όχι μόνο επηρεάζει τον λόγο κατανομής του ρεύματος και της τάσης, αλλά ανάλογα με τον τύπο και τις προδιαγραφές των χρησιμοποιούμενων αντιστάσεων, μπορεί να προκύψει ποικίλους βαθμούς ακρίβειας διανομής.Επομένως, η επιλογή της κατάλληλης τιμής αντίστασης με βάση τις πραγματικές απαιτήσεις εφαρμογής έχει γίνει ένας κρίσιμος σύνδεσμος.

Φυσικά, οι αντιστάσεις κάνουν περισσότερο από τη διανομή ενέργειας σε ένα κύκλωμα.Επίσης, επηρεάζεται επίσης η σταθερότητα του ρεύματος και η συνολική αποτελεσματικότητα του κυκλώματος.Η επιλογή μιας ακατάλληλης αντίστασης μπορεί να προκαλέσει τρέχουσα αστάθεια ή απώλεια ενέργειας, τα οποία είναι προβλήματα που πρέπει να αποφεύγονται κατά τη διάρκεια της διαδικασίας σχεδιασμού.

Οι αντιστάσεις εκτελούν εξαιρετικά σημαντικές λειτουργίες στην κατανομή ενέργειας κυκλώματος.Είτε πρόκειται για τη βασική προσαρμογή της λειτουργίας των οικιακών συσκευών στον προηγμένο έλεγχο των βιομηχανικών εφαρμογών, μια κατάλληλη διαμόρφωση αντίστασης είναι ο αποφασιστικός παράγοντας για την εξασφάλιση αποτελεσματικής και σταθερής λειτουργίας του κυκλώματος.Επομένως, η κατανόηση του τρόπου με τον οποίο οι αντιστάσεις διαδραματίζουν βασικό ρόλο σε αυτές τις πτυχές και γνωρίζοντας πώς να επιλέξετε με ακρίβεια και να διαμορφώσετε τις αντιστάσεις, έχει ανυπολόγιστη αξία στους σχεδιαστές κυκλωμάτων και τους μηχανικούς.

Ο τέταρτος ρόλος των αντιστάσεων: Σταθεροποιητική τάση

Η εξασφάλιση της σταθερότητας της αντιστάσεως σε ένα κύκλωμα, ειδικά σε εφαρμογές υψηλής ακρίβειας ή εξαιρετικά ευαίσθητων, θεωρείται συχνά πρωταρχική εργασία.Η ακριβής τοποθέτηση των αντιστάσεων μεταξύ της παροχής ρεύματος και του στοιχείου φορτίου είναι στην πραγματικότητα ένα τεχνικό μέσο για την αποτελεσματική καταστολή τυχόν περιττών διακυμάνσεων στην τάση και εμποδίζει την τάση να υπερβεί τα ασφαλή όρια - όλοι μαζί εξασφαλίζοντας ότι το στοιχείο φορτίου όχι μόνο λειτουργεί σωστά και εκτείνεταιτη ζωή του.

Σύμφωνα με τον νόμο του Ohm - ένας απλός αλλά αποκαλυπτικός φυσικός νόμος - υπάρχει μια εγγενή σχέση μεταξύ της τρέχουσας τάσης και της αντίστασης.Αυτή η σύνδεση δίνει αντιστάσεις μια μοναδική ικανότητα: επιλέγοντας προσεκτικά την τιμή αντίστασης, μπορούν να ελέγχουν την τάση με έναν αόριστο τρόπο.

Ας σκάψουμε βαθύτερα.Ας το βιώσουμε με βάση αρκετές πραγματικές περιπτώσεις.

Περίπτωση 1: Ιατρικός εξοπλισμός.Σε περιβάλλοντα όπως συστήματα υποστήριξης ζωής ή ιατρικά όργανα παρακολούθησης, ακόμη και οι ασήμαντες διακυμάνσεις της τάσης μπορούν να έχουν ανησυχητικές συνέπειες, συμπεριλαμβανομένων των δυσλειτουργιών του εξοπλισμού ή των ψευδών συναγερμών, οι οποίοι δημιουργούν πιθανούς κινδύνους για την υγεία των ασθενών.Επομένως, εδώ, η λειτουργία της αντίστασης είναι ιδιαίτερα κρίσιμη.

Περίπτωση 2: Πεδίο κέντρου δεδομένων.Οι διακομιστές και ο εξοπλισμός αποθήκευσης στα κέντρα δεδομένων διαθέτουν αυστηρά πρότυπα για σταθερότητα τάσης.Μόλις ένας διακομιστής καταρρεύσει λόγω προβλημάτων τάσης, οι συνέπειες δεν περιορίζονται σε απώλεια δεδομένων μεγάλης κλίμακας, αλλά μπορεί επίσης να προκαλέσει το κλείσιμο ολόκληρου του συστήματος.

Φυσικά, οι συγκεκριμένες ανάγκες του κυκλώματος υπαγορεύουν την επιλογή τύπου και τιμής αντίστασης.Αξίζει να σημειωθεί ότι, για παράδειγμα, οι αντιστάσεις μετάλλων μεμβράνης και οι αντιστάσεις φιλμ άνθρακα έχουν διαφορετικές επιδόσεις όσον αφορά τη σταθερότητα της τάσης.Ως εκ τούτου, η προσεκτική επιλογή μπορεί να βελτιώσει σημαντικά τη σταθερότητα του κυκλώματος.

Στην πραγματικότητα, η ευθύνη για τη σταθεροποίηση της τάσης δεν μειώνεται εξ ολοκλήρου στην αντίσταση.Εργάζοντας σε συνδυασμό με άλλα εξαρτήματα όπως οι πυκνωτές και οι ρυθμιστές τάσης, η απόδοση του συστήματος μπορεί να βελτιωθεί περαιτέρω.

Με την πλήρη κατανόηση του σύνθετου ρόλου των αντιστάσεων στον έλεγχο της τάσης στον σχεδιασμό κυκλώματος και τον τρόπο με τον οποίο θα επιλέξετε με ακρίβεια και τη διαμόρφωση τους, η ποιότητα του σχεδιασμού κυκλώματος μπορεί να βελτιωθεί σημαντικά.Αυτή η βελτίωση είναι ιδιαίτερα εμφανής σε περιβάλλοντα υψηλού κινδύνου και απαιτητικά περιβάλλοντα, όπως ιατρική, στρατιωτική και αεροδιαστημική.

Ο πέμπτος ρόλος των αντιστάσεων: αντιστάθμιση θερμοκρασίας

Όταν πρόκειται για εξαιρετικά εξειδικευμένες εφαρμογές, όπως η αντιστάθμιση θερμοκρασίας, ορισμένοι τύποι αντιστάσεων - όπως οι θερμίστορ - προσφέρουν ασυνήθιστα πλεονεκτήματα.Αυτές οι αντιστάσεις είναι σε θέση να ρυθμίζουν αυτόματα την τιμή αντίστασης τους σε απόκριση σε λεπτές διακυμάνσεις σε θερμοκρασία περιβάλλοντος, ένα χαρακτηριστικό που έχει διαπιστώσει ευρεία χρήση σε αισθητήρες θερμοκρασίας, κυκλώματα αντιστάθμισης θερμοκρασίας και άλλα σενάρια παρακολούθησης θερμοκρασίας σε πραγματικό χρόνο.

Τα θερμίστορ είναι κυρίως κατασκευασμένα από κεραμικά ή πολυμερή υλικά.Όταν αλλάζει η θερμοκρασία περιβάλλοντος, η πυκνότητα και η κινητικότητα των φορέων φορτίου - όπως τα ηλεκτρόνια και οι οπές - μέσα σε αυτά τα υλικά αλλάζουν επίσης ανάλογα, με αποτέλεσμα την αλλαγή της αντίστασης.

Εφαρμογές πραγματικής ζωής, ας μιλήσουμε.

Περίπτωση 1: Εξετάστε τις οικιακές θερμοσίφωνες.Σε αυτή τη συσκευή, ένας θερμίστορ παρακολουθεί τη θερμοκρασία του νερού και εξασφαλίζει ότι κυμαίνεται μέσα σε ένα προκαθορισμένο εύρος.Αυτό όχι μόνο βελτιώνει την ενεργειακή απόδοση, αλλά και αποφεύγει τους πιθανούς κινδύνους ασφαλείας που προκαλούνται από μη φυσιολογικές θερμοκρασίες νερού - πολύ υψηλές ή πολύ χαμηλές.

Περίπτωση 2: Σύνθετα ηλεκτρονικά συστήματα σύγχρονων αυτοκινήτων.Για παράδειγμα, σε μια μονάδα ελέγχου κινητήρα (ECU), ένας θερμίστορ εκτελεί εργασίες αντιστάθμισης θερμοκρασίας.Εάν η ταχύτητα του οχήματος ή το φορτίο αλλάξει, αυτό θα επηρεάσει τη θερμοκρασία του κινητήρα.Αυτή τη στιγμή, ο θερμίστορ μπορεί να ανταποκριθεί γρήγορα και να προσαρμόσει την τιμή αντίστασης για να διασφαλίσει ότι το κύκλωμα συνεχίζει να λειτουργεί σταθερά.

Κατά την επιλογή ενός θερμίστορ, πρέπει να αξιολογήσετε διάφορες πτυχές: την ταχύτητα απόκρισης, τη σταθερότητα και την απόδοση υπό διαφορετικές συνθήκες θερμοκρασίας.Επιπλέον, αυτές οι αντιστάσεις συχνά πρέπει να συντονίζονται με άλλα εξαρτήματα - όπως αισθητήρες θερμοκρασίας ή μικροελεγκτές - για να επιτευχθεί ακριβής αντιστάθμιση θερμοκρασίας.

Συνδυάζοντας αυτές τις εις βάθος αναλύσεις και πρακτικά παραδείγματα εφαρμογών, η ευρεία εφαρμογή και οι πολύπλευρες εκτιμήσεις των θερμίστων για την αντιστάθμιση της θερμοκρασίας γίνονται εμφανείς, ενισχύοντας την αξιοπιστία και το πρακτικό πεδίο εφαρμογής σε αυτόν τον συγκεκριμένο τομέα.

Ο έκτος ρόλος των αντιστάσεων: φιλτράρισμα και εξασθένηση

Το φιλτράρισμα και η εξασθένηση είναι συνηθισμένοι στο πεδίο εφαρμογής των ηλεκτρονικών κυκλωμάτων, αλλά είναι στην πραγματικότητα πολύ δύσκολο.Το σχήμα συνδυασμού που σχηματίζεται με τη σύνδεση αντιστάσεων και πυκνωτών σε σειρά χρησιμοποιείται συχνά για την κατασκευή κυκλωμάτων φίλτρου.Ο σκοπός είναι ο καθαρισμός των σημάτων και η απομάκρυνση του θορύβου και των διαφόρων τύπων παρεμβολών, έτσι ώστε να επιτευχθεί η βέλτιστη κατάσταση της ποιότητας και της ακρίβειας του ηλεκτρικού σήματος.

Σε ένα τέτοιο κύκλωμα φίλτρου που αποτελείται από αντιστάσεις και πυκνωτές, η αντίσταση είναι υπεύθυνη για τον περιορισμό του ρεύματος και ο πυκνωτής χρησιμοποιείται για την αποθήκευση και την απελευθέρωση ηλεκτρικής ενέργειας.Το αποτέλεσμα της αλληλεπίδρασης μεταξύ των δύο είναι ότι ο θόρυβος υψηλής συχνότητας και οι ψευδείς παρεμβολές μειώνονται ή εξαλείφονται αποτελεσματικά, αφήνοντας μόνο τα απαραίτητα στοιχεία σήματος.

Πρακτική εφαρμογή;Υπάρχουν τόσα πολλά.

Περίπτωση 1: Ηχητικό σύστημα.Σε πολύπλοκο εξοπλισμό αναπαραγωγής ήχου ή μουσικής αναπαραγωγής, τα κυκλώματα φίλτρων χρησιμοποιούνται συχνά όχι μόνο για τον διαχωρισμό διαφορετικών εξαρτημάτων συχνότητας των σημάτων ήχου - όπως τα μπάσα, τα μεσαίου και τα πρίμα - αλλά και να βελτιωθούν σημαντικά η ήχου και να βοηθήσουν στην επέκταση της διάρκειας ζωής του εξοπλισμού.

Περίπτωση 2: Πεδίο εξοπλισμού επικοινωνίας.Σε συσκευές ασύρματης επικοινωνίας, όπως κινητά τηλέφωνα και δρομολογητές, ο ρόλος των κυκλωμάτων φίλτρων δεν μπορεί να υποτιμηθεί.Χρησιμοποιούνται κυρίως για την εξουδετέρωση των ηλεκτρομαγνητικών παρεμβολών και τη διασφάλιση ότι τα σήματα επικοινωνίας μπορούν να διατηρήσουν σταθερή μετάδοση σε διάφορους περιβαλλοντικούς παράγοντες.

Η επιλογή των τιμών αντίστασης και χωρητικότητας στο σχεδιασμό κυκλώματος είναι αναμφισβήτητα ένας κρίσιμος σύνδεσμος.Η ρύθμιση αυτών των παραμέτρων δεν επιτυγχάνεται εν μία νυκτί, αλλά απαιτεί λεπτές προσαρμογές βάσει του σεναρίου εφαρμογής και της συχνότητας σήματος.Η χρήση αντιστάσεων και πυκνωτών υψηλής ακρίβειας συχνά οδηγεί σε ποιοτική βελτίωση της απόδοσης.

Ως εκ τούτου, η κατανόηση των βασικών εννοιών του φιλτραρίσματος και της εξασθένησης, σε συνδυασμό με την υποστήριξη επιτυχημένων περιπτώσεων σε σενάρια πολλαπλών εφαρμογών, αρκεί για να πείσει τους ανθρώπους ότι οι αντιστάσεις είναι αναντικατάστατες σε αυτόν τον τομέα της εφαρμογής.Αυτό όχι μόνο καθιστά τη συνολική περιγραφή πιο πειστική, αλλά και παρέχει στους αναγνώστες πλουσιότερες προοπτικές και πρακτικές πληροφορίες.

Ο έβδομος ρόλος των αντιστάσεων: βαθμονόμηση και αντιστοίχιση

Η βαθμονόμηση και η αντιστοίχιση, στον τομέα της μέτρησης και των δοκιμών ακριβείας, αποδεικνύουν αναμφισβήτητα την απαράμιλλη ακρίβεια και την ορθότητα των αντιστάσεων.Ειδικά όταν τα δεδομένα ή οι παράμετροι πρέπει να επιτύχουν εκπληκτική ακρίβεια, η επίδραση των αντιστάσεων δεν μπορεί να αγνοηθεί.

Για τη βαθμονόμηση των οργάνων, οι τυποποιημένες αντιστάσεις χρησιμοποιούνται συχνά ως έλεγχος για να συγκριθούν με τη συσκευή ή το υπό δοκιμή οργάνου.Ο σκοπός αυτού;Εξασφαλίστε την αυστηρή ακρίβεια των δεδομένων μέτρησης.Αυτές οι αντιστάσεις έχουν ένα σύνολο υψηλής ακρίβειας των τιμών αντίστασης που χρησιμεύουν ως χρυσό πρότυπο για σύγκριση.

Όχι μόνο αυτό, οι αντιστάσεις χρησιμεύουν επίσης για να ταιριάζουν με τις παραμέτρους του κυκλώματος - όπως το ρεύμα, η τάση, η σύνθετη αντίσταση κλπ. Η τέτοια αντιστοίχιση εξασφαλίζει ισχυρή και αποτελεσματική λειτουργία μεταξύ των στοιχείων του κυκλώματος.

Λοιπόν, τι γίνεται με τις πρακτικές εφαρμογές;

Εξετάστε την περίπτωση 1: Στο πλαίσιο της τεχνολογίας μέτρησης της γέφυρας, οι τυποποιημένες αντιστάσεις εξασφαλίζουν την ακρίβεια της βαθμονόμησης του εξοπλισμού μέτρησης.Αυτός ο σύνδεσμος έχει αντίκτυπο που δεν μπορεί να αγνοηθεί, από τα εργαστήρια έως τις βιομηχανικές γραμμές παραγωγής, ακόμα και τον ποιοτικό έλεγχο.

Μετατρέποντας την υπόθεση 2: Σε εφαρμογές ραδιοσυχνοτήτων, η αντιστοίχιση σύνθετης αντίστασης είναι ιδιαίτερα σημαντική.Χρησιμοποιώντας αντιστάσεις με συγκεκριμένες τιμές αντίστασης, η αντιστοίχιση σύνθετης αντίστασης μπορεί να επιτευχθεί με ακρίβεια, με αποτέλεσμα να βελτιστοποιεί πλήρως την απόδοση του συστήματος.

Όταν επιλέγετε μια αντίσταση, σκεφτείτε προσεκτικά κάθε παράγοντα-από ακρίβεια μέχρι τη σταθερότητα της θερμοκρασίας σε μακροπρόθεσμη αξιοπιστία.Οι αντιστάσεις υψηλής ποιότητας συνήθως σημαίνουν υψηλότερα επίπεδα ακρίβειας και αξιοπιστίας.

Συνολικά, αυτές οι εφαρμογές και οι τεχνικές λεπτομέρειες διακοσμούν την ολοκληρωμένη κατανόηση της βαθμονόμησης και της αντιστοίχισης της αντίστασης και καθιστούν επίσης αυτή την αφήγηση πιο πειστική και αναφερόμενη.

Σύναψη

Μια αντίσταση απέχει πολύ από ένα απομονωμένο ή μονότονο συστατικό.Στο σύνθετο κάθετο και οριζόντιο δίκτυο ηλεκτρονικής τεχνολογίας και μηχανικής, υπάρχει σε μια πολυδιάστατη και ολοκληρωμένη μορφή.Είτε η τάση εξορθολογισμού, η τάση περικοπής, είτε η αντιστάθμιση θερμοκρασίας και η φιλτράρισμα σήματος, οι αντιστάσεις είναι γνωστές για την προσαρμοστικότητα και την ευελιξία τους.

Με την κυριαρχία των διαφόρων τύπων και των σεναρίων εφαρμογής των αντιστάσεων, κερδίζουμε ένα "κλειδί": η κατανόηση του τρόπου με τον οποίο επηρεάζει με ακρίβεια την απόδοση και τη σταθερότητα των ηλεκτρονικών συσκευών ή ακόμα περισσότερο, κερδίζοντας γνώση της επανάστασης που μπορεί να εμπνεύσει σε μελλοντικές τεχνολογικές εξελίξεις.σεξουαλικός μετασχηματισμός.

Ως εκ τούτου, μια σε βάθος κατανόηση των αντιστάσεων δεν μπορεί μόνο να βοηθήσει τους επαγγελματίες να οικοδομήσουν ηλεκτρονικά συστήματα πιο εξαιρετικά, αλλά επίσης να επιτρέψουν στο ευρύ κοινό να κατανοήσει τη λογική λειτουργίας των ηλεκτρονικών προϊόντων πιο διαισθητικά.Αυτή η κατανόηση;Όχι μόνο εμβαθύνει την κατανόησή μας για τα ηλεκτρονικά εξαρτήματα από μια μικροσκοπική κλίμακα, αλλά δημιουργεί επίσης την προθυμία μας να εξετάσουμε το άπειρο δυναμικό της ηλεκτρονικής μηχανικής από μακροσκοπική άποψη.
